一、新旧标准区别：

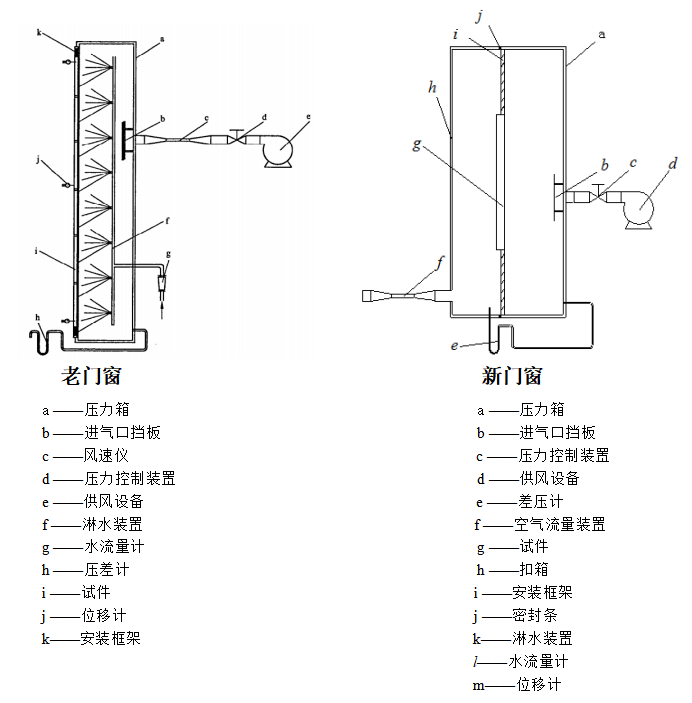

1、增加扣箱部分（见下图新门窗h）

2、气密性检测系统设置在扣箱部分(见新门窗f)，更接近实际工况

3、增加了气密性能和抗风压性能回归计算方法（软件升级更换）

4、风压能力：老标准±5000Pa，新标准：±7000Pa（18.5kW风机）

二、结构组成及检测原理区别：

三、新标准（19标准）检测原理：

将试件安装在静压箱上，采用模拟静压箱法，测量试件的气密性能、水密性能和抗风压性能。气密性能检测即在稳定压差状

态下通过扣箱测量试件的空气渗透量；水密性能检测在稳定压差或波动压差作用时向试件室外侧淋水，测定试件不发生渗漏

的能力；抗风压性能是在稳定或波动压差下测量试件承受允许变形及不发生破坏的能力。

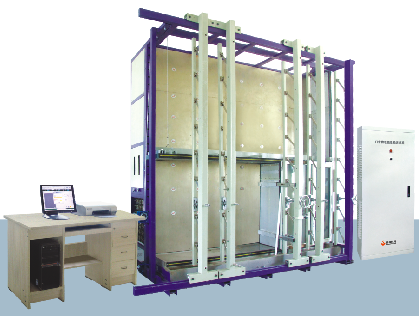

四、改造后设备主要参数

◆ 设备占地面积：（L×B×H）5000mm×3100mm×3100mm（供风系统2米长）

◆ 设备操作使用面积：（L×B×H）5500mm×4500mm×3400mm（供风系统可放置室外2米长）

◆ 配带动力：～380V，12KW

◆ 风压值测定范围：-7000～+7000Pa

◆ 位移量测试范围：0～80mm

◆ 位移计精度：0.2级

◆ 压差传感器范围：小量程-200 Pa ～+200 Pa,大量程-8000 Pa ～+8000 Pa

◆ 压差传感器精度：0.25级

◆ 空气流量测试范围：0.1～630m3/h 精度：3级

◆ 水流量范围： 0.16～1.6m3/h 精度：0.5级

◆ 淋水量：稳定加压～2L/（㎡·min) 波动加压～3L/（㎡·min)

◆ 检测试件最大尺寸：2300mm×2300mm

◆ 控制方式：自动/手动

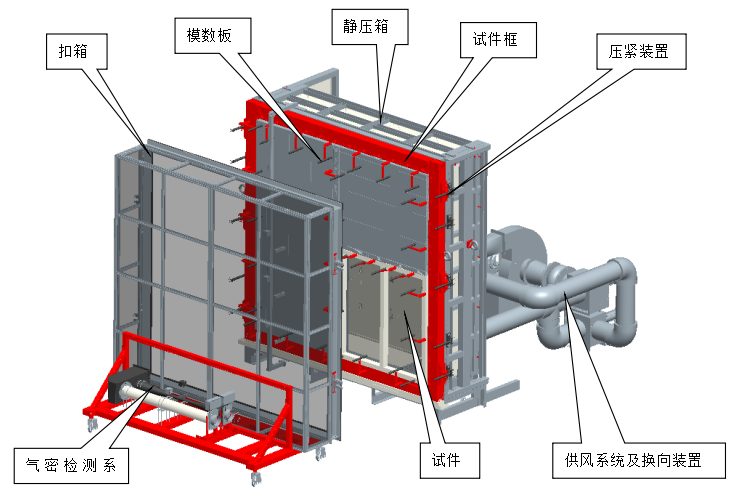

五、改造后设备主要结构及功能说明

设备主要由以下七部分组成：

◆ 静压箱；

◆ 扣箱；

◆ 控制柜系统；

◆ 风机系统；

◆ 喷淋系统；

◆ 气动换向系统；

◆ 空气流量测试系统；

1．静压箱：

主要由主板框，左、右边框，底座，密封胶条，水箱，喷头等组成，主要功能为给试件提供密闭静压室，以便进行各项指标

的测试，可用模数板的不同组合方式来适应不同尺寸的试件。

2．扣箱：

主要功能为做气密性试验时对于渗漏空气量的采集，箱体部分高质量耐力板与钢材材组合而成，设备重量轻，又方便观察实

验过程。

3 .控制柜系统：

控制系统主要由计算机控制系统及电气仪表系统两部分组成。当试件装夹完成后, 测试人员通过测试软件实现对试件的自动

检测、打印检测结果及测试报告。

4．风机系统：

主要由高压离心风机和变频器两部分组成，该系统为检测气密及抗风压性能提供压力风源。

5. 喷淋控制系统：

主要由自吸水泵、高精度玻璃浮子流量计、自循环水箱及雾化喷嘴组成. 在实现关于“水密性能”检测时，可在相应部位为

测试提供符合流量要求的雾状喷淋水，以模拟自然界的刮风下雨状况。

6．气动换向系统：

该系统一般与风机系统一起安放在试验室外（可减小噪声），主要由换向阀，气泵等组成，用以实现测试过程中正负压任意

切换。

7．空气流量测试系统：

该系统安装在扣箱后端的管路中，主要有精密测量管及奥地利进口空气流量传感器组成，用以测量“气密性”测试过程中通

过被试件的空气流量，采集系统使用气动阀门切换不同流量管路，高效便捷。
